ZCY自立式壓差控制閥


ZCY自立式壓差控制閥	ZCY自立式壓差控制閥結構圖

一、ZCY自立式壓差控制閥結構特點

ZYC型自力式壓差控制閥時用開閉式水循環系統（如熱水供暖系統、空調冷凍水系統等）的一種自力式調節閥，它的作用是被控環路出現外擾（網路的壓力波動）和內擾（內部阻力的改變）時，使被控環路的壓差保持恒定，適用于供暖方式采用雙管系統的壓差控制，保證系統穩定，降低噪音，平衡阻力，消防熱網和水利失調。

五、ZCY自立式壓差控制閥主要技術參數

公稱壓力	公稱通徑	適用介質	適用溫度	法蘭標準	試驗標準
1.6MPa	15～250mm	水、油等非腐蝕性液體	0～100℃	GB/T 17241.6　GB/T 9113	GB/T 13927　API598

五、ZCY自立式壓差控制閥主要零件材料

零件名稱	閥體、閥蓋	閥桿	閥瓣	膜片
材料	灰鑄鐵、鑄鋼	不銹鋼	鑄銅	丁腈橡膠

六、ZCY自立式壓差控制閥連接尺寸

DN		15	20	25	32	40	50	65	80	100	125
連接方式		螺紋			法蘭
L		110	110	115	130	200	215	230	275	290	310
H(mm)	定壓差型	95	110	130	140	190	205	240	300	350	380
流量m3/h		0.2-1	0.3-1.5	0.5-2	1-4	1.5-6	2-8	3-12	5-20	10-30	15-45

控制閥門系列

通用閥門系列

配套泵浦(水泵)系列

川滬首頁 >> 產品展示 >> 自力式調節閥 >> ZCY自立式壓差控制閥

ZCY自立式壓差控制閥

一、ZCY自立式壓差控制閥 結構特點

五、ZCY自立式壓差控制閥 主要技術參數

五、ZCY自立式壓差控制閥 主要零件材料

六、ZCY自立式壓差控制閥 連接尺寸

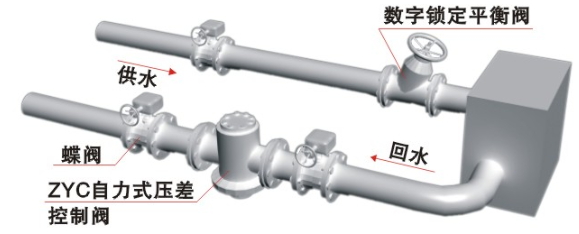

七、ZCY自立式壓差控制閥 安裝示意圖
