上海川滬閥門有限公司logo
川滬首頁 >> 產品展示 >> 閘閥 >> PZ273電液動刀形閘閥

PZ273電液動刀形閘閥

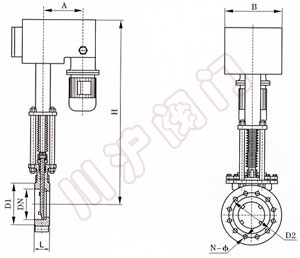

PZ273電液動刀形閘閥 PZ273電液動刀形閘閥,結構圖
PZ273電液動刀形閘閥 PZ273電液動刀形閘閥 結構圖

一、PZ273電液動刀形閘閥 主要性能規范

MPa 0.6、1.0、1.6 (150LB)
殼體試驗 0.9、1.5、2.4
密封試驗 0.66、1.1、1.8
工作溫度 ≤100℃
使用介質 紙漿、污水、煤渣、灰渣

二、PZ273電液動刀形閘閥 主要零件材料

閥體、閥蓋
 不銹鋼、碳鋼、灰鑄鐵S.S、C.S、C.I
閘板 碳鋼、不銹鋼C.S、S.S
閥桿
 不銹鋼S.S
密封面
 橡膠、四氟、不銹鋼、硬質合金

三、PZ273電液動刀形閘閥 主要外形及連接尺寸

MPa DN L D1 D2 H A B N-M
0.6 50 43 90 110 650 160 140 4-M12
65 46 110 130 670 160 140 4-M12
80 46 125 150 685 160 140 4-M16
100 52 145 170 755 200 160 4-M16
125 56 175 200 790 200 160 8-M16
150 56 200 225 865 200 160 8-M16
200 60 255 280 940 220 180 8-M16
250 68 310 335 1030 220 180 12-M16
300 78 362 395 1180 220 180 12-M20
350 78 412 445 1285 220 180 12-M20
400 102 462 495 1390 240 220 16-M20
450 114 518 550 1500 240 220 16-M20
500 127 568 600 1600 240 220 16-M20
1.0 50 43 100 125 650 160 140 4-M16
65 46 120 145 670 160 140 4-M16
80 46 135 160 685 160 140 4-M16
100 52 155 180 755 200 160 8-M16
125 56 185 210 790 200 160 8-M16
150 56 210 240 865 200 160 8-M20
200 60 265 295 940 220 180 8-M20
250 68 320 350 1030 220 180 12-M20
300 78 368 400 1180 220 180 12-M20
350 78 428 460 1285 220 180 16-M20
400 102 482 515 1390 240 220 16-M20
450 114 532 565 1500 240 220 20-M22
500 127 585 620 1600 240 220 20-M22
