川滬首頁 >> 產品展示 >> 球閥 >>高壓鍛鋼球閥

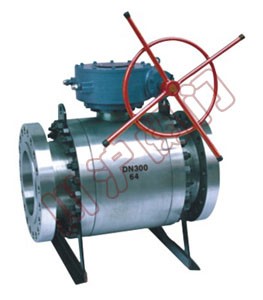

高壓鍛鋼球閥

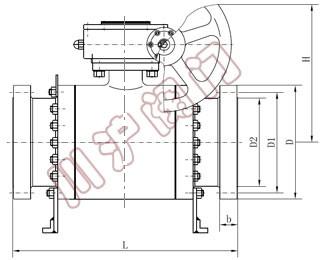

高壓鍛鋼球閥 高壓鍛鋼球閥 外形圖
高壓鍛鋼球閥 高壓鍛鋼球閥 外形圖

一、高壓鍛鋼球閥 　產品特點

1.本產品所有部件均為鍛件。
2.采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
3.采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。

二、高壓鍛鋼球閥 主要零件材質表

零件名稱
材 質
GB ASTM
閥體、閥蓋
WCB A216-WCB
密封圈 尼龍 Nylon 尼龍 Nylon
球體 1Cr18Ni9Ti SS 304
閥座、閥桿
2Cr12 A246-416
O形圈 橡膠 RUBBER 橡膠 RUBBER
雙頭螺柱
 35CrMoA A193-B7

三、高壓鍛鋼球閥 主要性能規(guī)范

公稱壓力 PN(MPa)
 試驗壓力
殼體
高壓液密封
低壓氣密封
16.0 24 17.6 0.6
32.0 48 35.2
適用溫度 -40~80℃
適用介質 水、油品、氮氣、氨氣、氫氣液化氣等

四、高壓鍛鋼球閥 連接尺寸

公稱壓力PN(MPa) 公稱通徑
DN(mm) 		主要尺寸（mm）
L D D1 H D2 b
法蘭 對焊 法蘭 對焊 法蘭 對焊 法蘭 對焊
160 10 210 150 95 90 60 18 77 58 18 20
15 230 170 95 100

 60 23 85 62 20 20
20 240 190 105 110 68 29 94 75 28 20
25 260 205 105 115 68 36 100

 80 28 22
32 300 230 115 150 80 43 120 96 38 24
40

 260 165 170 115 49 150 111 48 30
50 400 330 165 200 115 61 165 128 58 32
65 490 360 200 225 145 80 180 180 74 40
80 580 380 225 270 170 105 200 200 94 50
100

 620 430 260 320 190 118 245 245 115 60
320 10 210 150 95 90 60 18 77 58 18 20
15 230 170 105 100

 68 23 85 62 28 20
20 240 190 105 110 68 29 94 75 28 20
25 260 205 115 115 80 36 100

 80 35 25
32 300 230 135 150 95 43 120 96 41 30
40 350 260 165 170 115 49 150 111 47 35
50 400 330 200 200 145 61 165 128 70 40
65 490 360 225 225 170 80 180 180 90 50
80 580 380 260 270 195 105 200 200 112 55
1OO 620 430 300 320 235 118 245 245 135 65
