川滬首頁 >> 產品展示 >> 氣動蝶閥 >> 氣動真空蝶閥

GIQ氣動真空蝶閥

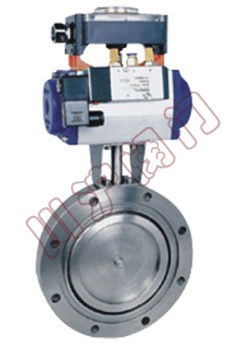

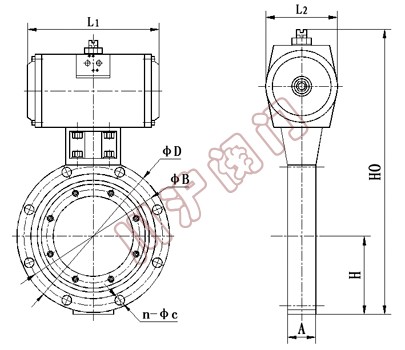

氣動真空蝶閥 氣動真空蝶閥,結構圖
氣動真空蝶閥 氣動真空蝶閥 結構圖

一、氣動真空蝶閥 概述

高真空氣動蝶閥是用壓縮空氣為動力，通過氣動裝置改變氣路方向，控制執行氣缸來驅動蝶閥，接通或切斷真空管路中的氣流。適用的工作介質為空氣及非腐蝕性氣體。

二、氣動真空蝶閥 性能參數

適用范圍(Pa) 105～6.7x10-4
漏氣率（Pa.L/S) 6.7X1010-4
電磁閥電壓（V/HZ） 220/50
氣源壓力（MPa） 0.4～0.6
法蘭標準 GB6070.3-85
安裝位置 任意
介質溫度(℃) 丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
主要件材質 閥體、閥板 碳鋼（鍍鎳）或不銹鋼
密封件 丁腈橡膠或氟橡膠

三、氣動真空蝶閥 外形連接尺寸

公稱通徑(DN) 50 63 80 100 125 150 200 250 300 400
連接尺寸 A 26 32 35 50 55 60
ΦD 110 130 145 165 200 225 285 335 425 510
ΦB 90 110 125 145 175 200 260 310 395 480
n-ΦC 4-Φ9 8-Φ9 4-Φ12 12-Φ11 12-Φ14 16-Φ14
