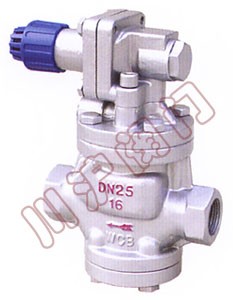

YG43H高靈敏度蒸汽減壓閥

YG43H高靈敏度蒸汽減壓閥	YG43H高靈敏度蒸汽減壓閥

一、YG43H高靈敏度蒸汽減壓閥 結構特點和用處

本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。

二、YG43H高靈敏度蒸汽減壓閥 主要技術參數和性能指標

＊：殼體試驗不包括膜片、頂蓋

三、YG43H高靈敏度蒸汽減壓閥 主要零件材料

四、YG43H高靈敏度蒸汽減壓閥 流量系數Cv

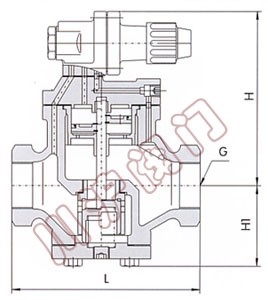

五、YG43H高靈敏度蒸汽減壓閥 連接尺寸
