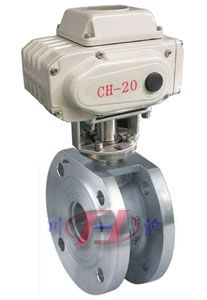

| 電動超薄球閥 | 電動超薄球閥結構圖 |
Q971F電動超薄球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通 道形狀有矩形、V形及O形。電動超薄球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及 紙漿或纖維狀流體進行自動調節或切斷控制。
| 閥門材料 | |||
|---|---|---|---|
| 1) 軸 | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 2) 螺母夾 | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 3) 防松螺母 | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 4) 彈簧 | 不銹鋼 ANSI301 | 1.4310 | UNIX12CrNi 17 07 |
| 5) 墊圈 | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 6) 壓緊環型螺母 | 不銹鋼 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
| 7) 頂部密封 | 聚四氯乙烯 PTFE | ||
| 8) O環 | 氟橡膠 VITON | ||
| 9) 密封圈 | 聚四氯乙烯 PTFE | ||
| 10) O環 | 氟橡膠 VITON | ||
| 11) 環型螺母密封 | 聚四氯乙烯 PTFE | ||
| 12) 底部密封 | 聚四氯乙烯 PTFE | ||
| 13) 環型螺母 | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 14) 球體 | 不銹鋼 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
| 15) 閥體 | 不銹鋼 ANSI316 | 1.4408 | |
| * 不銹鋼304按要求提供 ** DN125 - 150 聚四氯乙烯密封沒有O環。 |
|||
| 公稱通徑 DN(mm) |
尺 寸 | ||||||
|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | Z-Md | H | W | |
| 15 | 35 | 95 | 65 | 45 | 4-M12 | 291 | 155.2 |
| 20 | 38 | 105 | 75 | 55 | 4-M12 | 296 | 155.2 |
| 25 | 42 | 115 | 85 | 65 | 4-M12 | 301 | 155.2 |
| 32 | 50 | 135 | 100 | 78 | 4-M16 | 311 | 195 |
| 40 | 60 | 145 | 110 | 85 | 4-M16 | 318 | 195 |
| 50 | 70 | 160 | 125 | 100 | 4-M16 | 326 | 234 |
| 65 | 95 | 180 | 145 | 120 | 4-M16 | 336 | 234 |
| 80 | 118 | 195 | 160 | 135 | 8-M16 | 363 | 271 |
| 100 | 140 | 215 | 180 | 155 | 8-M16 | 383 | 325 |
| 125 | 175 | 245 | 210 | 185 | 8-M16 | 403 | 414 |
| 150 | 210 | 280 | 240 | 210 | 8-M16 | 418 | 420 |
